鷹架工法介紹,鷹架搭建技巧大揭密

鷹架是建築工程中常見的支撐結構,主要用於提供工人在施工過程中的工作平臺和支撐。鷹架的主要材料包括高強度鋼管和鋼板,這使得它具有穩固耐用的特性。鷹架廣泛應用於樓房、橋樑、高架道路等各種建築項目中。

鷹架的結構設計考慮了安全和穩定性,能夠承受工人、工具和建材的重量。在組裝過程中,工人通常使用螺栓和連接器將鷹架組件牢固地連接在一起,形成一個可靠的支撐系統。

鷹架符合相關的建築標準和安全規定,確保在施工過程中保持良好的工作條件。它的結構靈活,能夠適應不同形狀和高度的建築物,同時提供工人高效、安全的作業空間。總的來說,台灣的鷹架在建築工程中扮演著不可或缺的角色,為施工提供了必要的支持和保障。

鷹架工法有哪一些呢,鷹架or施工架都有人這樣稱呼,不過都是在講同一個東西,這也是蓋房子最外面看到的,相信你走在路上看到新建工地都會出現這個,想必很多人對他也不是特別了解,所以就給他分類介紹了一下。

文章目錄

框式施工架-起底
框式施工架-底部鋼管聯結補強
框式施工架-起底斜撐鋼管聯結補強
框式施工架-三腳架起底1
框式施工架-三腳架起底2
框式施工架-支撐排架(上方為水平踏板)
框式施工架-滿樘架
框式施工架-移動式施工架
框式施工架-電梯閘門
施工架升架作業-補強桿安全母索先行
施工架特殊工法-懸臂吊架
框式施工架附件-壁拉桿、防墜網、上下設備
框式施工架附件-壁拉桿外飾材與施工架聯結
框式施工架附件-壁拉桿超長外飾材與施工架聯結
框式施工架附件-壁拉桿外飾材無法固定特殊聯結
框式施工架附件-防墬網
框式施工架附件-防墜網托架
框式施工架附件-斜籬、帆布網
框式施工架附件-夾板遮斷
置料構台1
置料構台2
塔吊專用爬梯
地下室臨時爬梯通道
防颱措施
樓層標示


框式施工架-起底

在鷹架第一層都叫起底,在這邊都會以建築物的設計,事先規劃好排列的方式去搭設鷹架,之後繼續往上搭設的時候,不會跟建築物的某些地方有衝突到。

鷹架起底第一層




框式施工架-底部鋼管聯結補強

第一層是要承受很高的強度,如果發生腿軟的現象,就必須要加強結構,不然就會發生悲劇,可以在底部加上一根鐵管用萬向活扣固定。

框式施工架-底部鋼管聯結補強




框式施工架-起底斜撐鋼管聯結補強

這是另外一種工法,也是現在很多人都用的方法,就是用一根鐵管斜撐去撐住施工架,讓他不要往另外一面倒掉。

框式施工架-起底斜撐鋼管聯結補強




框式施工架-三腳架起底1

在三腳架的工法是為了做底板,不要讓鷹架踩在地上,就可以考慮用這個工法,也就是上下層可以遮斷,先做其他工種的進度,三角架上方要鋪鐵管,這是施工過程中。

框式施工架-三腳架起底1



框式施工架-三腳架起底2

這是上面所說的,如果建築物的設計需要去判斷打三腳架的位置哪一層比較好,通常都是標準層,而下方剛好沒有混凝土的板,就可以採取三腳架工法,之後拆除鷹架的時候,在進行回搭即可。

框式施工架-三腳架起底2




框式施工架-支撐排架(上方為水平踏板)

在建築設計挑空區的位置,都會搭設支撐排架,就是給模板柱使用,也可以做出一個能載重的平台,放置鋼筋材料,下面會出現唷。

框式施工架-支撐排架(上方為水平踏板)




框式施工架-滿樘架

在挑空區支撐排架灌漿結束以後,就會把支撐排架拆除,做滿樘架就是一個平台,讓其他工種可以在這個平台上面施作。

框式施工架-滿樘架




框式施工架-移動式施工架

這邊顧名思義就是可以活動,安裝四顆輪子,讓鷹架可以移動施工。

框式施工架-移動式施工架





框式施工架-電梯閘門

在電梯開口的位置,要安裝電梯閘門,防止人員墬落之餘。

框式施工架-電梯閘門




施工架升架作業-補強桿安全母索先行

這是勞動部的示意圖,有搭設施工架的的地方都要使用安全母索。

施工架升架作業-補強桿安全母索先行





施工架特殊工法-懸臂吊架

這個工法是俗稱的跨樑工法,通常設置在出入口,方便人車進入,鷹架開口的位置就是要給人車進材料的。

施工架特殊工法-懸臂吊架





框式施工架附件-壁拉桿、防墜網、上下設備

搭設鷹架有很多的附件,防止鷹架搖晃倒掉會設置壁拉桿,防止人員墬落會設置防墬網,搭設鷹架也會有施工樓梯方便施工人員上下。

框式施工架附件-壁拉桿、防墜網、上下設備





框式施工架附件-壁拉桿外飾材與施工架聯結

外牆如果要施作大理石,壁拉桿有一個蛇片的零件可以去安裝,如果沒有壁拉桿,鷹架很容易因為強風去倒塌掉,所以在安裝外飾材的時候,也不可以拔掉壁拉桿。

框式施工架附件-壁拉桿外飾材與施工架聯結





框式施工架附件-壁拉桿超長外飾材與施工架聯結

外牆壁拉桿拔掉非常危險,也可以用這個工法,往室內抓住外牆鷹架,不然會很容易發生倒塌。

框式施工架附件-壁拉桿超長外飾材與施工架聯結

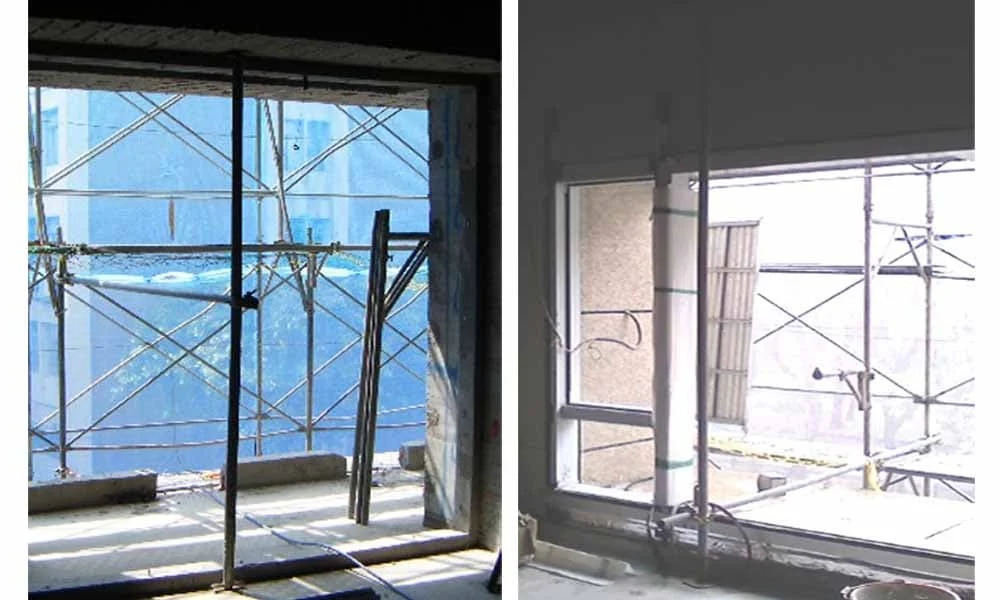

框式施工架附件-壁拉桿外飾材無法固定特殊聯結

在施工上會遇到很多限制性的問題,所以這也是另外一招工法,暫時就叫他頂天立地壁拉桿吧,就是上下用調整座去做一個室內立柱,拉住外牆的鷹架即可。

框式施工架附件-壁拉桿外飾材無法固定特殊聯結

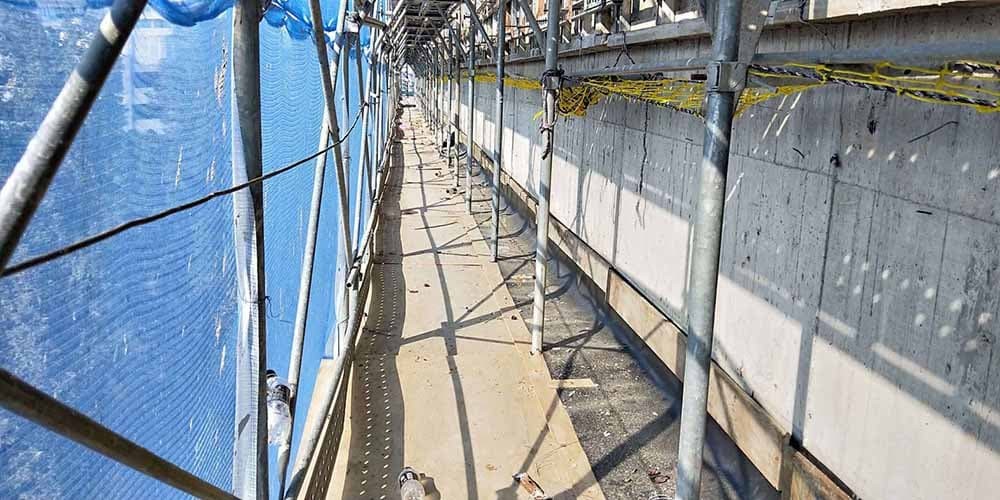

框式施工架附件-防墬網

防止人員墬落之餘,外牆跟鷹架之間,都需要安裝防墬網,再每一層鷹架。

框式施工架附件-防墬網




框式施工架附件-防墜網托架

安裝防墬網使用的托架。

框式施工架附件-防墜網托架





框式施工架附件-斜籬、帆布網

外牆每5個樓層都要施作斜籬、防止物品墬落傷害到施工人員以及路人,空氣品質也要施作防塵網以及帆布網。

框式施工架附件-斜籬、帆布網





框式施工架附件-夾板遮斷

這個都是在趕工程進度的時候,可以施作的項目,如果把上下分開,就可以下面趕快先讓泥作以及磁磚或大理石先進場施作。

框式施工架附件-夾板遮斷





置料構台1

這個就是比較少出現了,在剛開始做結構的時候,物料置放的平台。

鷹架置料構台1




置料構台2

這是另外一種的置料平台,也就是掉料要進去室內,人力走樓梯電梯不好搬運的時候,都可以做一個置料平台。

鷹架置料構台2




塔吊專用爬梯

在一開始做結構階段,都會需要做一個上下設備,讓型鋼的工作人員可以上去施工。

鷹架塔吊專用爬梯





地下室臨時爬梯通道

在施作地下室連續壁階段的時候,施工人員也要下去施作,這個階段也會用上下設備。

鷹架地下室臨時爬梯通道





防颱措施

到了夏天颱風都非常的多,由於網子受風很多,所以都必須要收起來,鷹架才不會被吹倒。

鷹架帆布網防颱措施





樓層標示

在外牆也要施作這個樓層告示牌。

鷹架樓層標示
