支撐排架使用在挑高區的工法,附上法規

支撐排架也有另外一種說法模板支撐架都是一樣意思!這個工法使用時機都是在挑空區域,你看建築物有些地方沒有樓板,直接挑高一層上去,這個時候就是要使用支撐排架,搭架上去撐住樓板再進行灌漿的動作,接下來就用一個案例來看一下支撐排架的高度、計算、間距。


文章目錄

【支撐排架間距(鋼管支撐)】
【支撐排架高度】
【支撐排架計算】
【相關法規】


【支撐排架間距(鋼管支撐)】

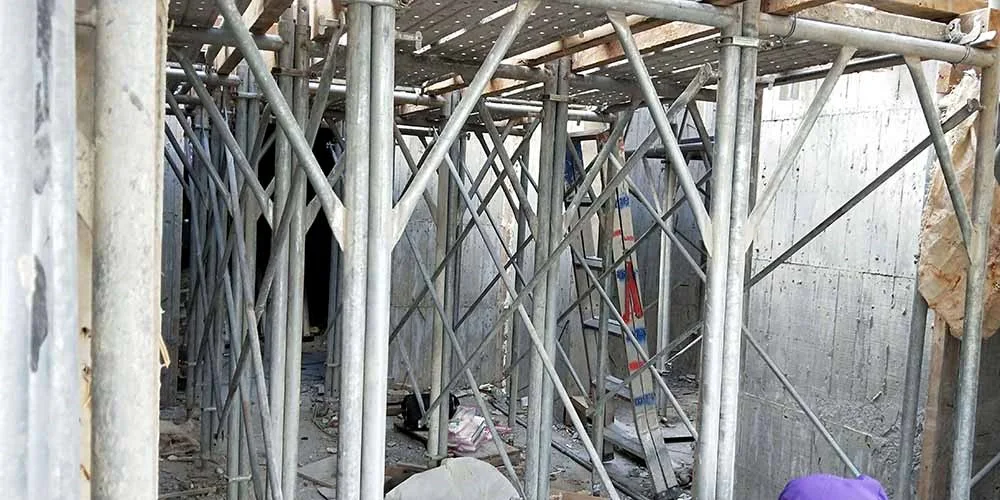

在建築比較常用的是米這個單位,所以就統一用這個單位來說明,一組鷹架的長是1.83M,可是在支撐排架就不是這樣了,就會變成1.83 / 2,這也是要讓交叉拉桿可以安裝的起來,約0.9M會放一支鋼管鷹架,這就一直排列下去,交叉拉桿要安裝起來,八字扣要兩根鷹架扣起來,底部安裝調整座,開口處掛防墬網。

支撐排架間距


最上方也會鋪上水平踏板,這種踏板尺寸會跟一般外牆看到的不一樣,大約也是
0.9M,不然怎麼放得下去是吧,接下來模板柱就來支撐了,所以這邊都是要保持一些間距給模板柱,通常2.5M~3.5M最適合,因為市場上最矮的是1.5M的模板柱(俗稱矮冬瓜),可是非常少人有,所以才會抓這個間距最適合。

模板柱


【支撐排架高度】

一個鋼管鷹架高度是1.725M,這是最常見的規格,就依造設計去計算,上面提到說最好留給模板柱距離是2.5M~3.5M,這樣模板柱才放得進去這個空間,去撐樓板灌漿。

支撐排架高度



【支撐排架計算】

挑空區在建築設計圖上標示都是這樣,劃一個X,就要看平面圖、立面圖、剖面圖,來比對一下,這裡挑高到哪邊去了,在計算式就可以這樣列。

(10.00*7.30)*1.725鷹架高*3=377.77M3

(平面面積)*(高度公尺)=(立方公尺)

支撐排架計算



【相關法規】

模板支撐作業主管法規

勞動部職業安全署---建築工程模板作業安全檢查重點及注意事項

  1. 鋼管架與鋼管架間,應設置交叉斜撐材(即交叉拉桿)。
  2. 於最上層及每隔 5 層以內,模板支撐之側面(即整體排架之四周)、架面及交叉斜撐材之方向(方向如圖所示)每隔 5 架以內,應以鋼管或角材等設置足夠強度之水平繫條,以防止支柱之移位。
  3. 於最上層及每隔 5 層以內,模板支撐之架面方向之兩端及每隔 5 架以內之交叉斜撐材方。向,應設置橫架(即工作臺之板料,橫架之位置依規定需設置水平繫條者,可擇一設置)。
  4. 排架上端支以樑或軌枕等貫材時,應置鋼製頂板,並固定於貫材上。
  5. 支撐底部應以可調型基腳座鈑調整在同一水平面。


營造安全衛生設施標準---營造安全衛生設施標準59條4項

雇主對於鋼管施工架之設置,應依下列規定辦理:

  1. 使用國家標準CNS 4750型式之施工架,應符合國家標準同等以上之規定;其他型式之施工架,其構材之材料抗拉強度、試驗強度及製造,應符合國家標準CNS 4750同等以上之規定。
  2. 前款設置之施工架,於提供使用前應確認符合規定,並於明顯易見之處明確標示。
  3. 裝有腳輪之移動式施工架,勞工作業時,其腳部應以有效方法固定之;勞工於其上作業時,不得移動施工架。
  4. 構件之連接部分或交叉部分,應以適當之金屬附屬配件確實連接固定,並以適當之斜撐材補強。
  5. 屬於直柱式施工架或懸臂式施工架者,應依下列規定設置與建築物連接之壁連座連接。

全國法規資料庫---職業安全衛生管理辦法第44條

雇主對營造工程之模板支撐架,應每週依下列規定實施檢查:

  1. 架材之損傷、安裝狀況。
  2. 支柱等之固定部分、接觸部分及搭接重疊部分之鬆弛狀況。
  3. 固定材料與固定金屬配件之損傷及腐蝕狀況。
  4. 基腳(礎)之沉陷及滑動狀況。
  5. 斜撐材、水平繫條等補強材之狀況。

強風大雨等惡劣氣候、四級以上之地震襲擊後及每次停工之復工前,亦應實施前項檢查。
